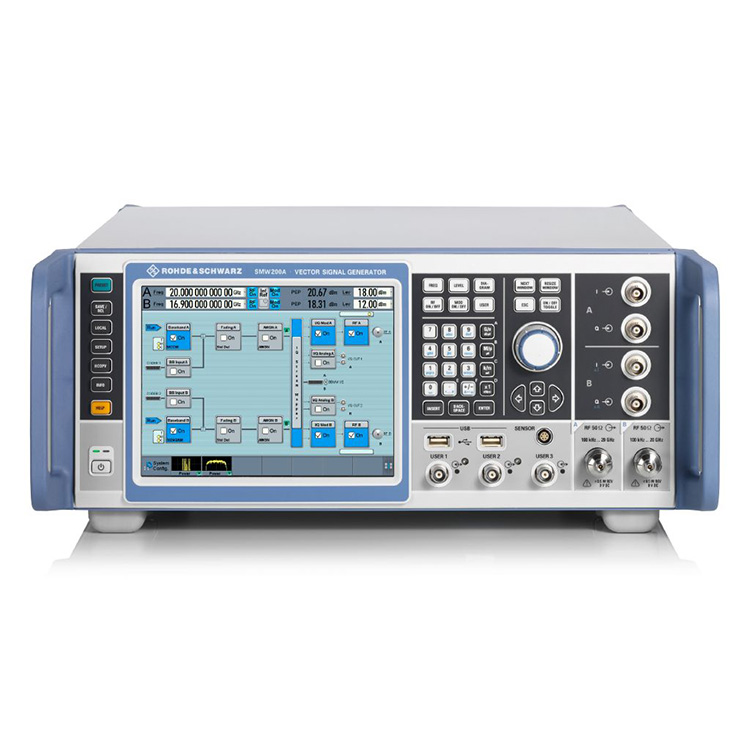

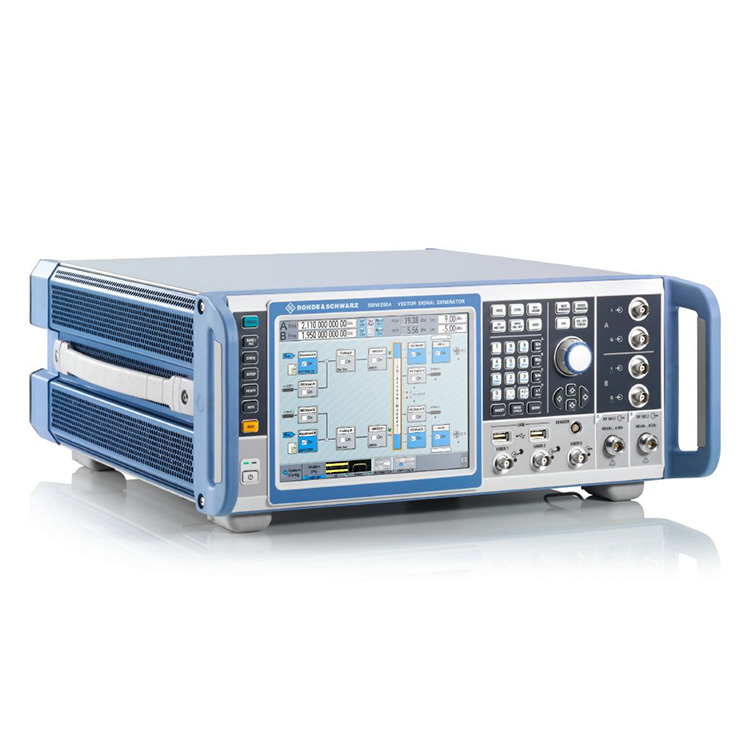

Jako profesionální výrobce bychom vám rádi poskytli generátory signálu R&S SZU100A. Může být také vybaven maximálně dvěma interními moduly základního pásma a čtyřmi moduly simulátoru slábnutí. Tento koncept poskytuje dva plně vybavené generátory vektorových signálů v jedné jednotce, což umožňuje snadné generování komplexních signálových scénářů.
| Název produktu | Frekvenční rozsah | Rozsah úrovní | I/Q modulační šířka pásma | Harmonické |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz interní 2 GHz externí |
< -55 dBc > 3,5 GHz |
Frekvenční rozsah až 67 GHz (duální cesta: až 44 GHz)
2 GHz modulační šířka pásma
Integrované zeslabování se šířkou pásma až 800 MHz a až 8x8 MIMO
Generování signálu pro všechny hlavní digitální komunikační standardy
Pokročilý GNSS a radarový simulátor
Jako profesionální výrobce bychom vám rádi poskytli generátory signálu R&S SZU100A. Požadavky na výkon a funkčnost se liší v závislosti na nastavení testu a aplikaci. R&S®SZU100A je bezkonkurenční ve zvládnutí těchto různorodých požadavků a nastavuje nové standardy pro generátory signálu. Při vývoji a ověřování jakéhokoli typu zkoušeného zařízení, včetně komponent, modulů a kompletních základnových stanic – R&S®SZU100A snadno generuje vhodné testovací signály se špičkovým výkonem. R&S®SZU100A má flexibilní modulární konstrukci, kterou lze vybavit přesně těmi možnostmi, které aplikace vyžadují. Je možná jakákoliv konfigurace, od klasického jednocestného generátoru vektorového signálu až po multikanálový tester MIMO přijímačů.

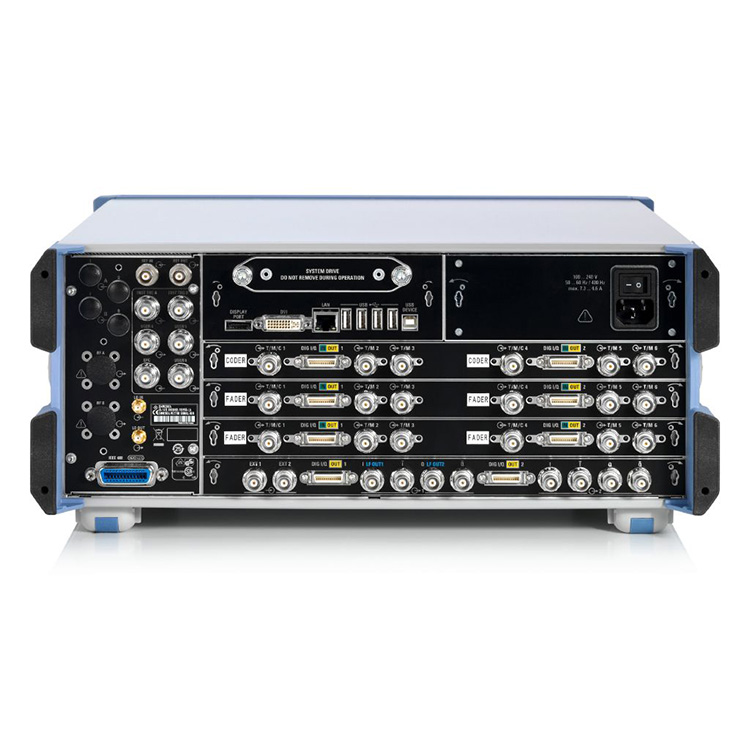

R&S®SZU100A pokrývá frekvenční rozsah až 67 GHz jako jednocestný nástroj a až 44 GHz jako dvoucestný nástroj. Může být také vybaven maximálně dvěma interními moduly základního pásma a čtyřmi moduly simulátoru slábnutí. Tento koncept poskytuje dva plně vybavené generátory vektorových signálů v jedné jednotce, což umožňuje snadné generování komplexních signálových scénářů.
Standardní špičkový syntezátor v R&S®SZU100A poskytuje výjimečný fázový šum SSB a neharmonický výkon. Pro další zlepšení výkonu je k dispozici několik možností nízkého fázového šumu. Možnosti ultra nízkého fázového šumu R&S®SMW-B711/B721 umožňují nejlepší výkon ve své třídě s fázovým šumem. R&S®SZU100A je ideální pro měření vyžadující spektrální čistotu.
Širokopásmový I/Q modulátor s až 2 GHz RF šířkou pásma pokrývá všechny aplikace ve svém frekvenčním rozsahu, včetně bezdrátové komunikace, satelitní komunikace a radaru. Vnitřní základní pásmo může generovat signály s maximální šířkou pásma modulace RF 2 GHz.
Nejmodernější D/A převodníky a vynikající design RF řetězce zajišťují výjimečnou frekvenční odezvu modulace < 0,4 dB v šířce pásma 2 GHz s vynikajícím výkonem EVM.
R&S®SZU100A nabízí integrovanou emulaci kanálu pro až 800 MHz slábnoucí šířky pásma. Profily slábnutí pro všechny hlavní standardy jsou k dispozici jako předvolby. Díky až 64 kanálům slábnutí lze všechny klíčové scénáře slábnutí MIMO, jako jsou 2x2, 3x3, 4x4, 8x4, 4x8 a 8x8, nakonfigurovat v jediném nástroji. Podporována je také agregace až osmi nosných a lze připojit moduly generátoru signálu SGT100A, které poskytují až osm vysokofrekvenčních cest.

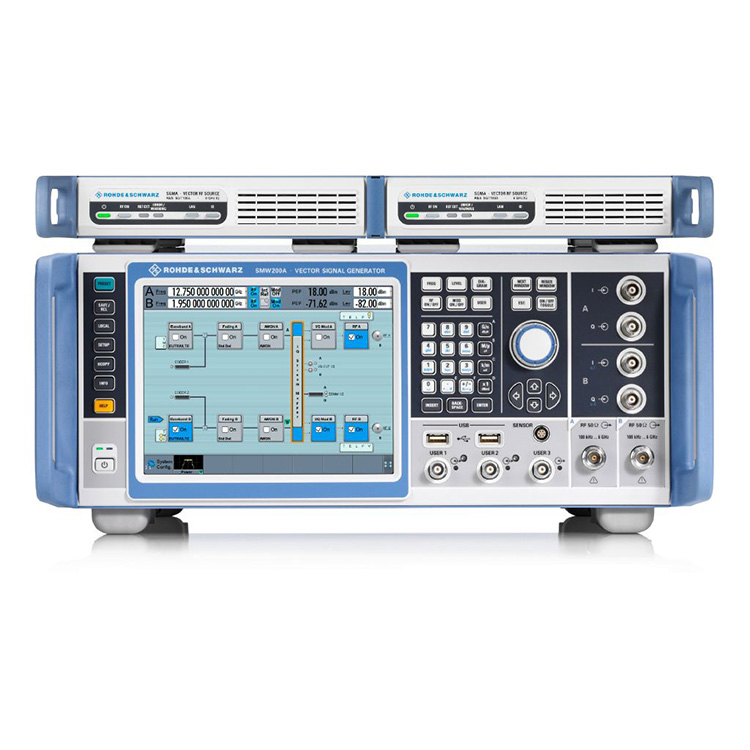

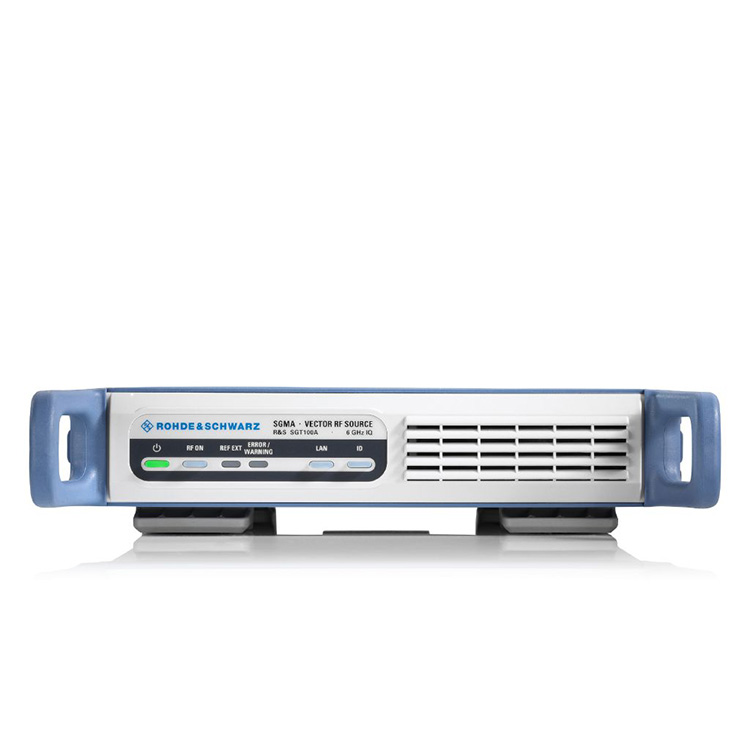

Dvoucestný R&S®SZU100A se šesti moduly generátoru signálu R&S®SGT100A ovládanými z R&S®SZU100A;
Vestavěná grafická funkce R&S®SZU100A zobrazuje generované signály v reálném čase. Uživatel si může zvolit typ zobrazení, např. I/Q vs. čas, frekvenční spektrum, vektorový diagram nebo CCDF. R&S®SZU100A také nabízí SCPI makrorekordér s generátorem kódu, který zaznamenává všechny manuální provozní kroky pro generování souboru se sekvencí vzdálených příkazů. K dispozici jsou integrované šablony kódu pro přímé generování spustitelného kódu pro MATLAB®, CVI nebo Python.
Grafické monitorování signálu v reálném čase je mimořádně užitečné při generování komplexních signálů.
Standardy bezdrátové komunikace
Sledování obálek v reálném čase
Simulace GNSS
Simulace radaru
