Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní třícestné diodové výkonové snímače R&S NRP90SN. Třícestné diodové výkonové snímače jsou vhodné pro četné aplikace, protože podporují kontinuální průměr, shlukový průměr, časový úsek, průměr hradla a stopová měření.
| Modelky | R&S®NRP90SN |
| Frekvenční rozsah | 50 MHz - 90 GHz |
| Rozsah úrovní | -70 dBm - +20 dBm |
| LAN rozhraní | √ |
| Typ konektoru | 1,35 mm (m) WR 12 přes WCA12-135 |
Rychlé a přesné měření výkonu pro CW a modulované signály
100 000 přečtení/s

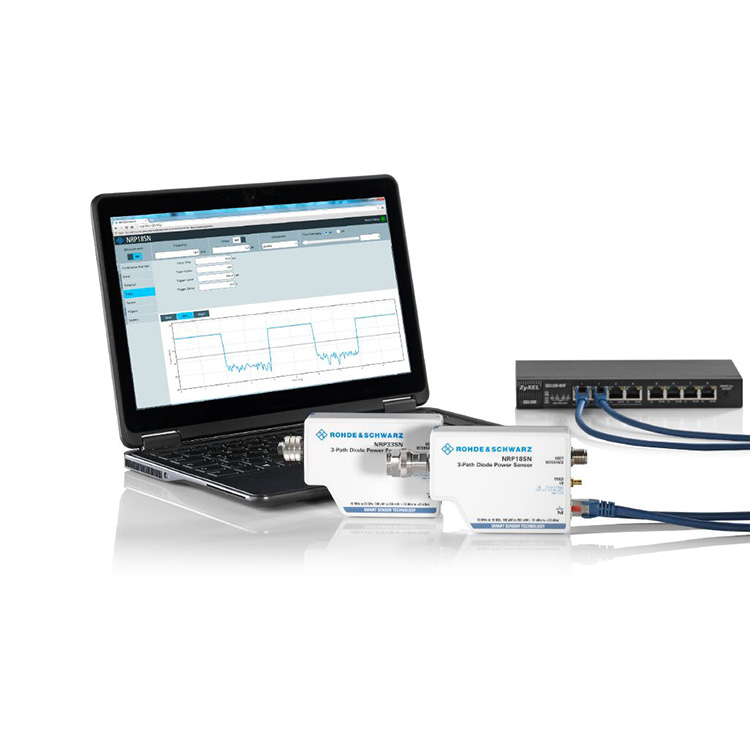

Ovládání a monitorování přes LAN a USB
Senzory pro vysoce výkonné aplikace
Flexibilní provoz se základní jednotkou R&S®NRX
Výkonové senzory R&S®NRPxxS/SN používají tři samostatné diodové cesty, z nichž každá pracuje v optimálním rozsahu detektoru. V důsledku toho lze průměrný výkon určit s vysokou přesností nezávisle na typu modulace. Výsledky měření nejsou téměř ovlivněny rušivými signály nebo harmonickými. Výkonové snímače R&S®NRPxxS/SN se proto chovají podobně jako snímače tepelného výkonu, ale nabízejí výrazně vyšší rychlost. Poskytují dynamický rozsah až 93 dB s vynikající spodní mezí měření –70 dBm.
Ideální řešení pro mnoho aplikací
Třícestné diodové výkonové senzory jsou vhodné pro četné aplikace, protože podporují kontinuální průměr, burst průměr, timeslot průměr, hradlový průměr a trasovací měření. Díky vynikajícímu výkonu a bezprecedentní rychlosti a přesnosti měření lze senzory použít k provádění přesných měření průměrného výkonu na bezdrátových signálech, jako jsou GSM a 3GPP, i na signálech s vyšší šířkou pásma, jako jsou LTE, LTE-Advanced nebo 5G.
Vylepšený koncept tří cest
Výkonové senzory R&S®NRPxxS(N) používají tři samostatné diodové cesty, z nichž každá pracuje v optimálním rozsahu detektoru. Průměrný výkon lze určit s vysokou přesností bez ohledu na typ modulace. Výsledky měření nejsou téměř ovlivněny rušivými signály nebo harmonickými. Výkonové senzory R&S®NRPxxS(N) se proto chovají podobně jako tepelné výkonové senzory, ale nabízejí výrazně vyšší rychlost a dynamický rozsah až 93 dB.
I při nízkých úrovních až -70 dBm
Pro zvýšení přesnosti měření na nízkých úrovních je nutné zprůměrovat více naměřených hodnot. Průměrování sice snižuje šumovou složku, ale zároveň zpomaluje měření. Výkonové snímače R&S®NRPxxS(N) byly proto navrženy s ohledem na extrémně nízkou hlučnost měření.
Výkonové senzory R&S®NRPxxS(N) mohou provádět měření až do spodní hranice –70 dBm s nejvyšší rychlostí a přesností, jaké jsou v současnosti na trhu k dispozici.
Neomezené měření času až 100 000 měření/s
V režimu rychlého průběžného zprůměrování mohou výkonové senzory R&S®NRPxxS(N) provádět až 100 000 spouštěných měření/s s minimální dobou opakování spouštění 100 µs bez ztráty měření. Této rychlosti měření je dosaženo použitím režimu s vyrovnávací pamětí. V režimu s vyrovnávací pamětí jsou všechna naměřená data shromažďována uvnitř senzoru a přenášena v jednom bloku do hostitele senzoru. Senzory R&S®NRPxxS(N) provádějí nový rychlý režim bez časového omezení!
Provádějte měření výkonu až do 30 W

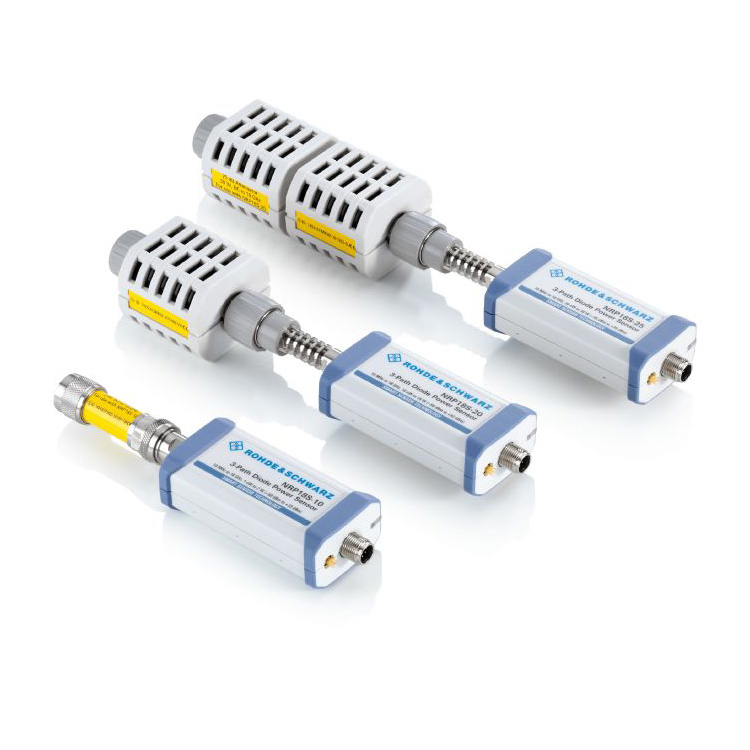

Vysoce výkonné třícestné diodové výkonové senzory R&S®NRP18S-10, R&S®NRP18S-20 a R&S®NRP18S-25 se skládají z R&S®NRP18S a 10/20/25 dB upstream atenuátoru. Jsou schopny provádět měření výkonu až do 2 W, 15 W a 30 W. Při použití s atenuátorem jsou automaticky korigovány chyby nesouladu mezi snímačem a atenuátorem. S-parametry pro atenuátor jsou určeny a uloženy ve snímači během výroby.
Speciálně navrženo pro použití v tepelně vakuových (TVAC) komorách

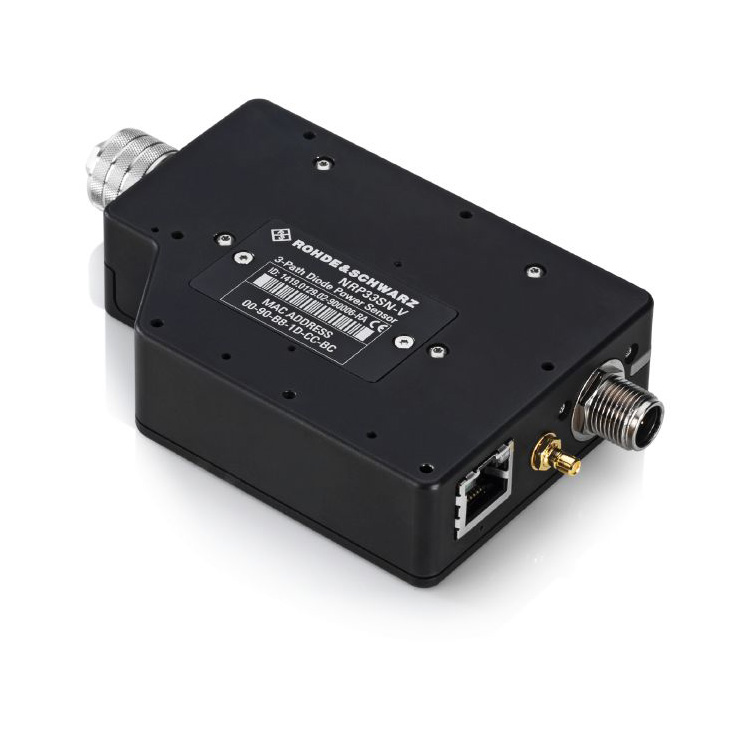

Výkonový snímač R&S®NRPxxSN-V kompatibilní s TVAC je navržen pro aplikace satelitní komunikace ve frekvenčním rozsahu až 67 GHz. Všechny komponenty jsou během výrobního procesu vypalovány ve vakuové komoře, takže odplyňování je omezeno na minimum. Díky schopnosti LAN lze výkonové senzory snadno ovládat a monitorovat zvenčí komory, zatímco ventilační otvory v pouzdře zajišťují vyrovnání tlaku.
