Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní digitální multimetry Fluke8558A. 8558A sdílí stejnou platformu jako plně naložený referenční multimetr 8588A.
Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní digitální multimetry Fluke8558A. 8,5místný multimetr 8558A nabízí digitalizaci s vysokým rozlišením 5 megavzorků za sekundu pro automatizaci systému v laboratořích a výrobních testovacích prostředích. Nový design vysokorychlostního systému Fluke a nejrychlejší možnost přímé digitalizace v oboru umožňují výrazné zvýšení propustnosti pro mnoho automatizovaných systémových aplikací, které vyžadují kombinaci nejvyšší rychlosti a nejvyšší přesnosti. Vynikající přesnost je poskytována v širokém rozsahu měření, přes devět funkcí, s intuitivním uživatelským rozhraním na barevném displeji.
8558A sdílí stejnou platformu jako plně naložený referenční multimetr 8588A. Platforma se vyznačuje společným intuitivním uživatelským rozhraním se snadno ovladatelnou strukturou nabídek pro veškerou konfiguraci a odpovídajícími příkazy kompatibilními se SCPI pro automatizované prostředí. Platforma 8588A zaručuje minimálně 100 000 odečtů za sekundu při 4,5 číslicích přes GPIB, USBTMC nebo Ethernet a integrovanou datovou paměť, která pojme až 15 milionů odečtů.

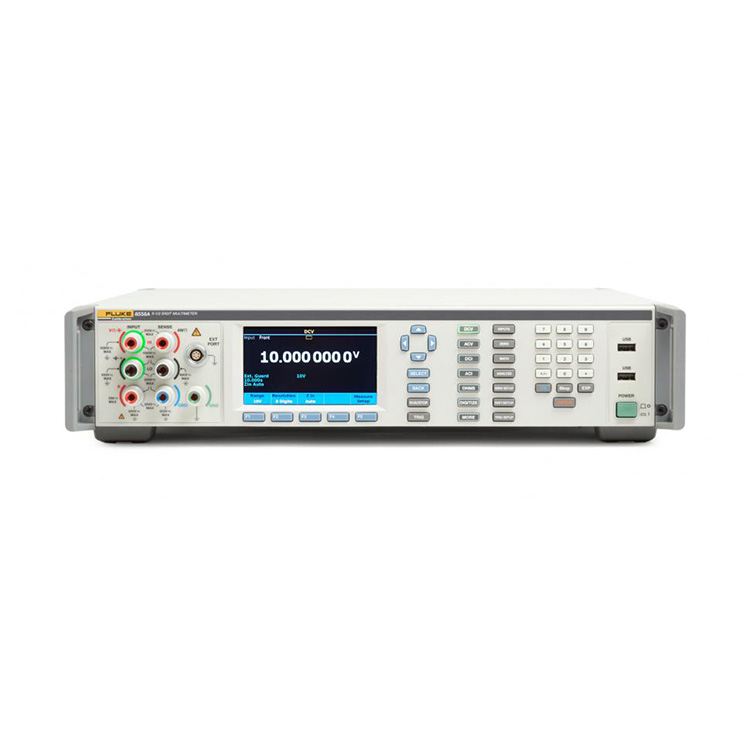

A. Terminály pro správu vizuálního připojení
Aktivní svorky se rozsvítí a navedou uživatele ke správnému připojení.
B. Snadno přístupné konfigurace
Rozsah, clona, vstupní impedance, filtr RMS a další konfigurace měření jsou snadno dostupné.
C. Velký, jasný plnobarevný displej
Intuitivní uživatelské rozhraní a plochá struktura menu usnadňují přístup ke konfiguracím a prohlížení grafů trendů, křivek, FFT, histogramu a statistik.
D. Programovatelný přední/zadní elektronický spínač
Eliminuje ruční ovládání a umožňuje okamžité výsledky poměru pomocí jediného dálkového příkazu.
E. Terminál 30 A (pouze 8588A; 2A pro 8558A)
Umožňuje nejširší rozsah měření proudu v oboru prostřednictvím jediného terminálu.
F. Tlačítka soft menu
Přizpůsobte se aktivní funkci, takže struktura menu je intuitivní a snadno se učí.
G. Vícejazyčný výběr
Výběr angličtiny, čínštiny, francouzštiny, japonštiny, korejštiny, ruštiny a španělštiny.
H. Spoušť Run/Stop
Přepíná stav nepřetržitého nebo volného průběhu měření.
I. USB porty
Stahujte data rychle a snadno na flash disk.

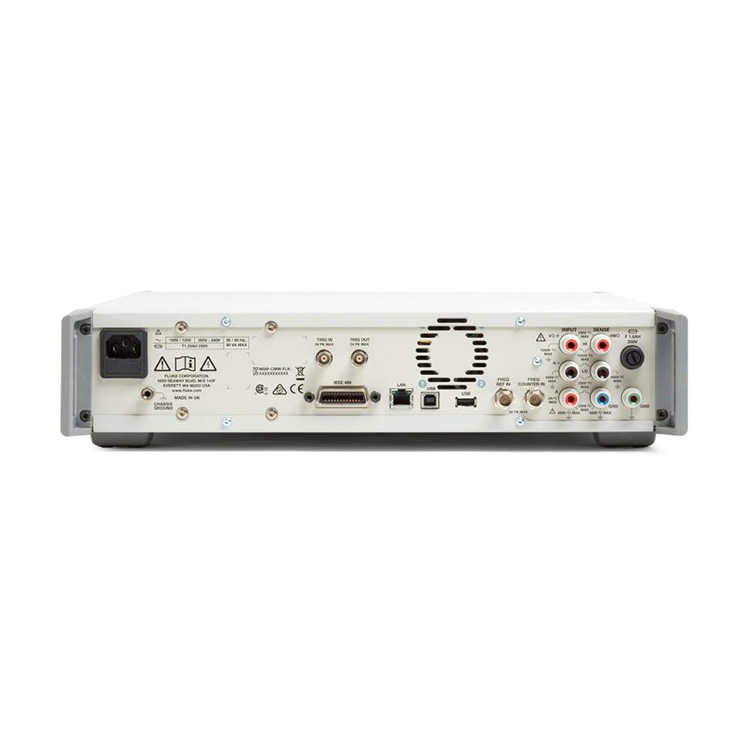

Fluke 8558A s popisky (zpět)
J. Spuštění/vypnutí
Přesné spouštění maximalizuje synchronizaci v automatizaci systému.
K. Freq Counter
Umožňuje měření frekvenčního čítače 100 MHz při 0,5 uHz/z.
L. Vstupní svorky na zadním panelu
Zrcadlí vstupní svorky předního panelu pro kompatibilitu připojení a umožňuje přední/zadní skenovací měření.
M. IEEE 488, LAN, USB rozhraní
Standardní vzdálené rozhraní pro přímou integraci do systému.
N. Port USB
Stahujte data rychle a snadno na flash disk.
O. 2 A terminál
DC napětí
100 mV až 1000 V, (1050 V max)
2,02x plný rozsah
Maximální rozlišení: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 rok
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24hodinová stabilita
čtecí clona 0 až 10 s (rozlišení 200 ns)
stejnosměrný proud
10 uA až 2 A (8558A)
2,02x plný rozsah
Maximální rozlišení: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 rok
čtecí clona 0 ns až 100 s
střídavé napětí
10 mV až 1000 V, 1 Hz až 10 MHz, (1050 Vrms max)
2,02x plný rozsah Vpp, 1,2x plný rozsah Vrms
Maximální rozlišení: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 rok
AC proud
10 uA až 30 A (pouze 8588A; 2 A pro 8558A)
2,02x plný rozsah Vpp, 1 Hz až 100 kHz 1,2x plný rozsah Vrms
Maximální rozlišení: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 rok
Odpor
1Ω až 10 GΩ (max. 20 GΩ)
2,02x plný rozsah
Maximální rozlišení: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 rok
Režim nízkého proudu, režim vysokého napětí a reverzace proudu Tru Ohms™
Digitalizovat V
100 mV až 1000 V, (1050 V max)
2,02x plný rozsah
Maximální rozlišení: 18 bitů
Vzorkovací frekvence 5 mega vzorků za sekundu
Až 20 MHz šířka pásma
Digitalizovat I
10 μA až 30 A (pouze 8588A; 2 A pro 8558A)
2,02x plný rozsah
Maximální rozlišení: 18 bitů
Vzorkovací frekvence 5 mega vzorků za sekundu
Až 4 MHz šířka pásma
Frekvence nebo období
Napětí až 10 MHz
Proud, až 100 kHz
Frekvence až 100 MHz na BNC
0,5 μHz/Hz, 1 rok
Kapacita
1 nF až 100 mF
400 μF/F, 1 rok
Teplota
PRT a termočlánek
5 mK PRT, 25 mK TC - 1 rok
RF napájení
Rhode & Schwarz NRP série DC I a AC I externí bočník
Externí bočník DC I a AC I
A40B a jakýkoli jiný externí bočník
Rychlost čtení
1 čtení /s @ 8,5 číslice do paměti
100 000 čtení/s @ 4,5 číslice do paměti
Až 5 000 000 (5 MS/s) čtení/s do volatilní paměti v digitalizaci V a I
Přenos až 500 000 čtení/s přes USB v binárním formátu
Paměť měření
15 milionů volatilních čtení
7,5 milionu čtení s volatilním časovým razítkem
16 GB nepotřebné
GPIB, USBTMC, Ethernet
Nativní vzdálené příkazy kompatibilní s SCPI
Režim emulace 8508A a 3458A
Plně podporuje knihovnu kalibračních postupů MET/CAL™ v emulaci Fluke 8508A
Ovladač IVI
USB flash disk pro pohodlný přenos dat ve formátu .csv
Spouštěcí mechanismy
Ruční spoušť
Externí BNC Trig In a Trig Out
Interní nebo úrovňová spoušť
Spoušť časovače
Spoušť epochy
Linková spoušť
BUS spoušť
