Můžete si být jisti, že si v naší továrně zakoupíte analyzátory impedance E4991B. Impedanční analyzátor E4991B s frekvenčním rozsahem 1 MHz až 3 GHz, základní přesností 0,65 % v širokém rozsahu impedance, možnostmi měření materiálu pro analýzu teplotních charakteristik a funkcí přímého čtení permitivity a permeability.
Můžete si být jisti, že si zakoupíte analyzátory impedance E4991B z naší továrny. Impedanční analyzátor E4991B 1 MHz - 3 GHz

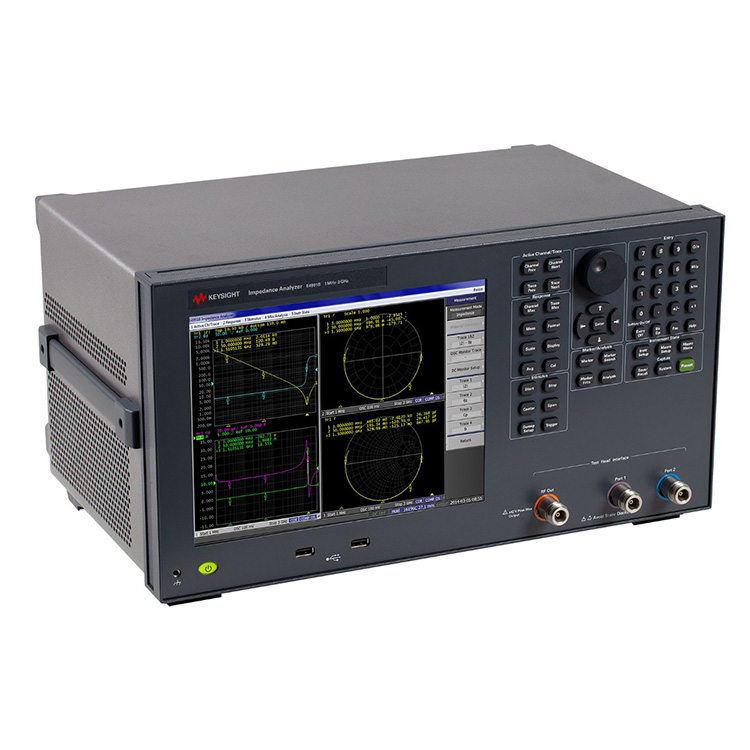

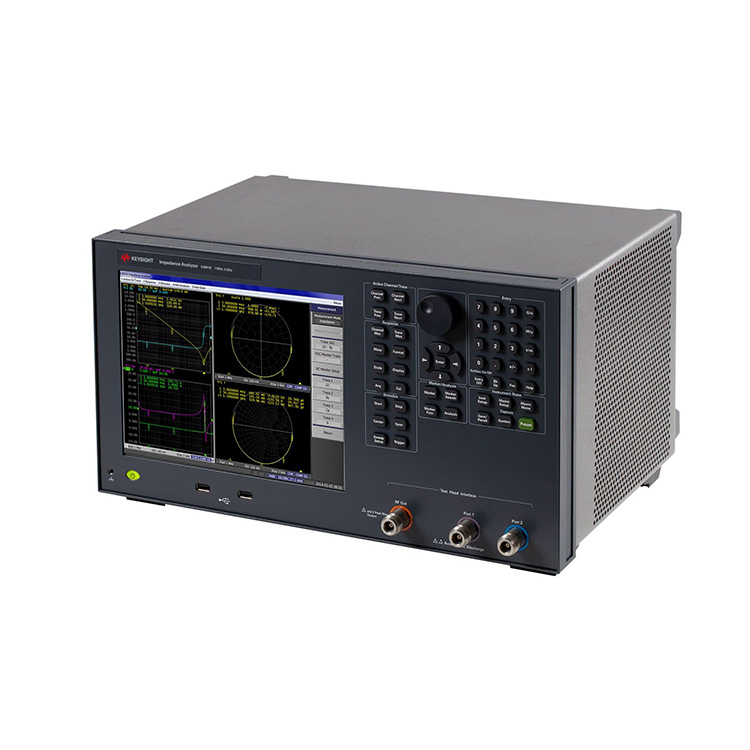

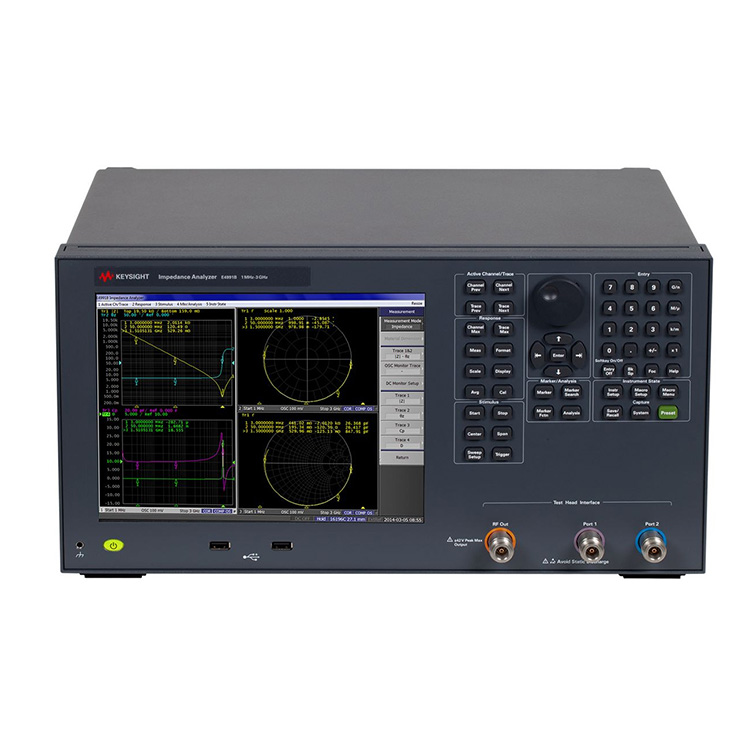

Impedanční analyzátor Keysight E4991B je dokonalým řešením pro charakterizaci a hodnocení elektronických součástek, polovodičových zařízení a materiálů.
Tři možnosti upgradu frekvence: 1 MHz až 500 MHz/1 GHz/3 GHz
Základní přesnost ±0,65 % a rozsah impedance 120 mΩ až 52 kΩ (rozsah přesnosti měření 10 %)
Parametry měření: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (je vyžadována 1. Volba 001)
Vestavěné stejnosměrné předpětí (volba 001): 0 V až ±40 V, 0 A až ±100 mA
4kanálový a 4stopý na 10,4palcovém barevném LCD s dotykovou obrazovkou
Funkce analýzy dat: Analýza ekvivalentního obvodu, test mezního vedení
Měření dielektrického/magnetického materiálu (volba 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Funkce měření teplotních charakteristik (volba 007) a spolehlivé měření na destičce (volba 010)
Možnosti měření materiálu umožňují analýzu teplotních charakteristik (volba 007) a přímé čtení permitivity a permeability (volba 002).
Sada pro připojení sondové stanice (volba 010) nabízí přesné řešení měření impedance na waferu nebo mikrosložce až do 3 GHz.
E4991B podporuje širokou škálu testovacího příslušenství, které je navrženo tak, aby bylo měření jednoduché a spolehlivé.
Ať už se zabýváte výzkumem a vývojem, QA nebo inspekcí, E4991B je ideálním řešením pro charakterizaci a hodnocení elektronických součástek, polovodičových zařízení a materiálů.
Pro měření materiálů E4991B spolupracuje se sadou měření materiálů N1500A-005 a poskytuje snadné měření (až 1 GHz), od nastavení zařízení až po generování zpráv.
| Další informace: | RF IV, vhodné pro přesné vyhodnocení impedance Analýza ekvivalentního obvodu (7 modelů) Měř. (opt. 002) Test teplotní charakteristiky (opt. 007) Měření impedance na desce. se sondovou stanicí (op. 010) 4 kanály, 4 stopy |
| Základní přesnost: | 0,65 % |
| DC zaujatost: | 0 V až ±40 V, 0 A až ±100 mA (volba 001) |
| Frekvence: | 1 MHz až 500 MHz/1 GHz/3 GHz |
| Maximální frekvence: | 3 GHz |
| Měření: | RF-IV metoda |
| Rozsah měření (přesnost < 10 %): | 120 mΩ až 52 kΩ |
| Další vlastnosti: | Analýza ekvivalentního obvodu, test mezního vedení atd. Měření dielektrického/magnetického materiálu (volba 002), měření teplotních charakteristik (volba 007), |
| Speciální vlastnosti: | n/a |
| Cíl DUT: | Zařízení pro všeobecné použití Materiál |
| Typ: | Impedanční analyzátor |
